3C-2V・5C-2V
仕様書
- ポリエチレン絶縁編組形
- 【日本工業規格JIS C 3501】
特長
- 可とう性に優れ、高周波においては外部雑音からの影響が少ないため高周波機器間の接続、内部配線給電線などの高周波伝送用に適しています。
シース色
構造図
軟銅線を内部導体に用い、ポリエチレンを絶縁体として軟銅線編組による外部導体を構成し、 その上にビニルシースを施した同軸ケーブルです。
構造表
| 品名 | 内部導体 | 仕上外径 （mm） | 概算質量 (Kg/Km) | 特性インピーダンス (Ω) | ||
|---|---|---|---|---|---|---|
| 材質 | 構成(本/mm) | 外径(約mm) | ||||
| 3C-2V | C | 1/0.5 | 0.5 | 5.4±0.5 | 43 | 75±3 |
| 5C-2V | C | 1/0.8 | 0.8 | 7.4±0.5 | 72 | 75±3 |

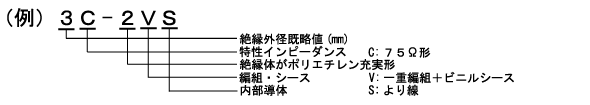

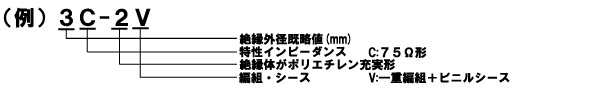

型名表示
