消防 エコケーブル

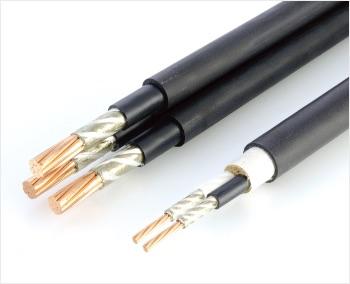

SHFR Special Heat-resistant Flame Retardant

SHFR
  • 消防庁告示第10号　JCS 4506
  • 定格電圧　６００Ｖ
  • 日本電線工業会　統一記号：FP-C(NH)
  • 登録認定機関（JCT）　認定品

特長

  • 露出配線、金属配管及びダクト配線等あらゆる配線が出来ます。
  • ケーブル燃焼時、煙の発生が少なく、有害なハロゲン化水素ガス及び腐食性ガスを発生しない等の特性を兼ね備えています。
  • シースには、ポリオレフィン系の材料を使用しているため、燃焼してもダイオキシンやハロゲンガス等の有害物質を発生しません。
  • ケーブル自体の難燃化により、多条布設においても難燃措置を施すことなくも延焼を防止する特性を持ったケー ブルです。 垂直トレイ燃焼試験(JIS C 3521)合格品

シース色

21

表示

トウロクニンテイキカン JCTニンテイFP-C(NH) *<PS>E TOKYO FUJI TAINEN SHFR 西暦年度

(NH)：高難燃ノンハロゲンの識別表示

<PS>Eは電気用品対象品のみ適用
22mm 2以下かつ7心以下 <PS>E
38mm 2～100mm 2かつ7心以下 (PS) E

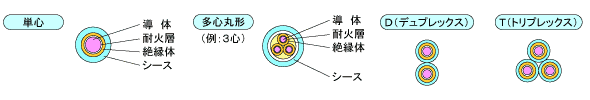

構造図

構造図
構造図

構造表

SHFR

サイズ×心数仕上外径(約mm)概算質量 (kg/km)
1.2mm×2C 11.0 115
3C 11.5 140
4C 12.5 165
5C 14.0 210
6C 15.0 250
7C 15.0 265
8C 16.5 305
10C 19.0 390
12C 19.5 435
15C 21.0 495
20C 24.0 640
30C 29.0 960
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
1.6mm×1C 7.5 65
2C 11.5 135
3C 12.0 170
4C 13.5 205
5C 14.5 260
6C 15.5 305
7C 15.5 335
8C 17.0 380
10C 20.0 490
12C 21.0 550
15C 23.0 650
20C 25.0 840
30C 31.0 1,260
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
2.0mm×1C 7.5 80
2C 12.5 165
3C 13.0 210
4C 14.5 260
5C 15.5 330
6C 17.0 390
7C 17.0 425
8C 18.5 490
10C 22.0 630
12C 23.0 720
15C 24.0 845
20C 27.0 1,100
30C 34.0 1,660
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
2mm 2×1C 7.5 70
2C 12.0 140
3C 12.5 175
4C 14.0 215
5C 15.0 270
6C 16.5 315
7C 16.5 345
8C 17.5 395
10C 21.0 505
12C 22.0 570
15C 23.0 665
20C 26.0 865
30C 32.0 1,290
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
3.5mm 2×1C 8.0 90
2C 13.0 185
3C 14.0 235
4C 15.0 290
5C 16.5 370
6C 18.0 435
7C 18.0 475
8C 19.5 545
10C 23.0 710
12C 24.0 805
15C 26.0 950
20C 30.0 1,240
30C 36.0 1,870
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
5.5mm 2×1C 9.0 120
2C 15.0 255
3C 16.0 325
4C 17.5 410
5C 19.5 525
6C 21.0 620
7C 21.0 680
8C 23.0 795
10C 28.0 1,050
12C 29.0 1,190
15C 31.0 1,400
20C 35.0 1,830
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
8mm 2×1C 9.5 145
2C 16.0 310
3C 17.0 405
4C 18.5 510
5C 21.0 655
6C 23.0 785
7C 23.0 865
8C 25.0 995
10C 29.0 1,310
12C 31.0 1,510
15C 33.0 1,790
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
14mm 2×1C 10.5 210
2C 18.0 445
3C 19.0 600
4C 21.0 770
22mm 2×1C 12.0 300
2C 21.0 645
3C 23.0 885
4C 25.0 1,140
38mm 2×1C 13.5 460
2C 25.0 1,010
3C 27.0 1,410
4C 30.0 1,830
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
60mm 2×1C 16.5 695
2C 31.0 1,560
3C 33.0 2,170
4C 36.0 2,840
100mm 2×1C 20.0 1,050
2C 38.0 2,400
3C 41.0 3,350
4C 46.0 4,390
150mm 2×1C 23.0 1,590
2C 44.0 3,610
3C 47.0 5,070
4C 53.0 6,650
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
200mm 2×1C 27.0 2,030
2C 51.0 4,620
3C 55.0 6,510
4C 61.0 8,530
250mm 2×1C 29.0 2,520
2C 56.0 5,710
3C 60.0 8,040
4C 67.0 10,600
325mm 2×1C 32.0 3,400
2C 61.0 7,630
3C 66.0 10,900

SHFR-D

サイズ×心数仕上外径(約mm)概算質量 (kg/km)
14mm 2×2C 21.0 415
22mm 2×2C 24.0 600
38mm 2×2C 27.0 930
60mm 2×2C 33.0 1,400
100mm 2×2C 40.0 2,120
150mm 2×2C 46.0 3,210
200mm 2×2C 53.0 4,090
250mm 2×2C 57.0 5,070
325mm 2×2C 63.0 6,840

SHFR-T

サイズ×心数仕上外径(約mm)概算質量 (kg/km)
14mm 2×3C 22.0 625
22mm 2×3C 26.0 895
38mm 2×3C 30.0 1,390
60mm 2×3C 35.0 2,100
100mm 2×3C 43.0 3,180
150mm 2×3C 49.0 4,810
200mm 2×3C 57.0 6,130
250mm 2×3C 61.0 7,600
325mm 2×3C 68.0 10,300

SHFR-Cu

サイズ×心数仕上外径(約mm)概算質量 (kg/km)
2mm 2×2C 13.0 190
3C 13.5 225
4C 14.5 265
5C 16.0 330
6C 17.0 380
7C 17.0 405
8C 18.5 455
10C 22.0 575
12C 23.0 650
15C 24.0 745
20C 27.0 950
30C 33.0 1,390
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
3.5mm 2×2C 14.0 240
3C 15.0 290
4C 16.0 350
5C 17.5 430
6C 19.0 500
7C 19.0 540
8C 21.0 615
10C 24.0 790
12C 25.0 900
15C 27.0 1,040
20C 31.0 1,350
30C 37.0 1,980
サイズ×心数仕上外径(約mm)概算質量 (kg/km)
5.5mm 2×2C 16.0 310
3C 17.0 385
4C 18.5 470
5C 20.0 590
6C 22.0 690
7C 22.0 755
8C 24.0 870
10C 29.0 1,130
12C 30.0 1,280
15C 32.0 1,500
20C 36.0 1,950
30C 44.0 2,900
