フジブランチF

フジブランチF
  • 耐火電線接続部標準工法 (JCS4506 附属書)

特長

  • 消防用設備の非常電源低圧回路に使用できます。
  • 分岐接続部（モールド型）は防水性がすぐれてます。
  • 環境への負荷を低減したエコケーブル（エコ分岐）です。

対応ケーブル

幹線サイズ
(mm 2)		分岐線サイズ
(mm 2)		各部の寸法
(mm)
1本分岐2本分岐ABCD単心2ヶ撚り3ヶ撚り4ヶ撚りモールド
EL 1EL 2EL 3EL 4型の形状
8～38 38以下 38以下 40 50 105 150 50 105 70 255 80 405 90 555 a
60 38以下 38以下 40 50 105 150 50 105 70 255 80 405 90 555 a
60以下 60以下 48 62 150 200 62 150 90 350 100 550 110 750 a
100 60以下 60以下 48 62 150 200 62 150 90 350 100 550 110 750 a
100以下 100以下 54 73 190 230 73 190 105 420 115 650 130 880 a
150 60以下 38以下 48 62 150 200 62 150 90 350 100 550 110 750 a
100以下 100以下 54 73 190 230 73 190 105 420 115 650 130 880 a
150以下 ― 66 93 200 250 93 200 120 450 130 700 140 950 b
200 60以下 60以下 54 73 190 230 73 190 105 420 115 650 130 880 a
200以下 ― 66 93 200 250 93 200 120 450 130 700 140 950 b
250 60以下 38以下 54 73 190 230 73 190 105 420 115 650 130 880 a
250以下 ― 66 93 200 250 93 200 120 450 130 700 140 950 b
325 38以下 14以下 54 73 190 230 73 190 105 420 115 650 130 880 ａ
200以下 ― 66 93 200 250 93 200 120 450 130 700 140 950 b

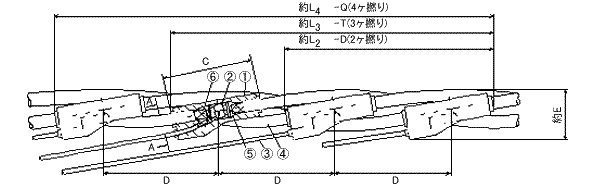

構造図・寸法

構造図・寸法
番号品　名備　考
1 モールド 耐燃ポリエチレン
2 圧縮スリーブ 銅製Ｃ型
3 分　岐　線 ――
4 幹　線 ――
5 耐　火　層 ――
6 ケーブル耐火層 ――
A-A　矢視
A　矢視図

幹線ケーブル例

幹線ケーブル例

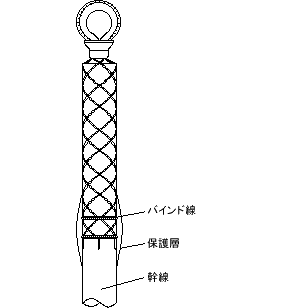

吊上治具

吊上治具
