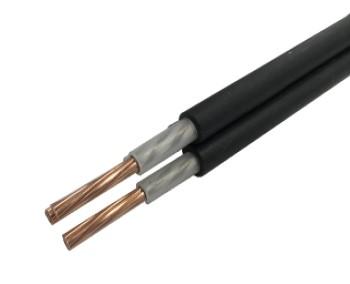

1HEM-SH-C 1HSHFR
One-hour ECO Material Special Heat-resistant Conduit-pipe
One-hour Special Heat-Resistant Flame Retardant
- JCS 4524
- 定格電圧６００Ｖ
- 日本電線工業会 統一記号：1HFP-C, 1HFP-C(NH)
- 登録認定機関（JCT） 評定品
特長
- 火災時の通電可能時間が従来の30分から60分へ倍増。
- 従来品と同等の外径・重量・取扱性を保持。
- 現行告示／規格にも対応しており、従来と同様な敷設環境にも対応可能です。
- ケーブル燃焼時、煙の発生が少なく、有害なハロゲン化水素ガス及び腐食性ガスを発生しない等の特性を兼ね備えています。
- シースには、ポリオレフィン系の材料を使用しているため、燃焼してもダイオキシンやハロゲンガス等の有害物質を発生しません。
- 高難燃ノンハロゲン性能が付与された「1HSHFR」もラインナップしております。
シース色
表示
トウロクニンテイキカン JCTニンテイ記号① JCT ヒョウテイ 記号② <PS>E TOKYO FUJI TAINEN 商品名 西暦年度 クリーン＆グリーン
<PS>Eは電気用品対象品のみ適用
22mm 2以下かつ7心以下 <PS>E
38mm 2～100mm 2かつ7心以下 (PS) E
記号①
1HEM-SH-C：FP-C
1HSHFR：FP-C(NH)
記号②
1HEM-SH-C：1HFP-C
1HSHFR：1HFP-C(NH)

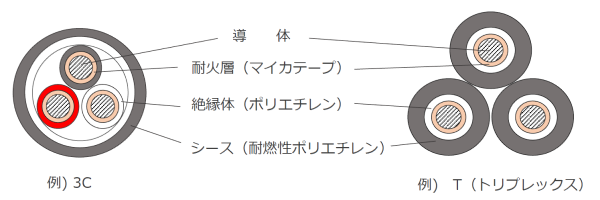

構造図
構造表
1HEM-SH-C
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 1.2mm×2C | 10.0 | 95 |
| 3C | 10.5 | 115 |
| 4C | 11.0 | 140 |
| 1.6mm×1C | 6.5 | 60 |
| 2C | 10.5 | 120 |
| 3C | 11.0 | 145 |
| 4C | 12.0 | 180 |
| 2.0mm×1C | 7.0 | 75 |
| 2C | 11.0 | 150 |
| 3C | 12.0 | 190 |
| 4C | 13.0 | 235 |
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 2mm 2×1C | 7.0 | 60 |
| 2C | 12.0 | 140 |
| 3C | 12.5 | 175 |
| 4C | 13.5 | 210 |
| 3.5mm 2×1C | 7.5 | 80 |
| 2C | 13.0 | 185 |
| 3C | 14.0 | 235 |
| 4C | 15.0 | 290 |
| 5.5mm 2×1C | 8.5 | 110 |
| 2C | 15.0 | 250 |
| 3C | 16.0 | 325 |
| 4C | 17.5 | 405 |
| 8mm 2×1C | 9.0 | 135 |
| 2C | 16.0 | 305 |
| 3C | 17.0 | 400 |
| 4C | 18.5 | 510 |
| 14mm 2×1C | 10.0 | 200 |
| 2C | 18.0 | 445 |
| 3C | 19.0 | 595 |
| 4C | 21.0 | 765 |
| 22mm 2×1C | 11.5 | 290 |
| 2C | 21.0 | 640 |
| 3C | 23.0 | 885 |
| 4C | 25.0 | 1,140 |
| 38mm 2×1C | 13.5 | 460 |
| 2C | 25.0 | 995 |
| 3C | 27.0 | 1,400 |
| 4C | 29.0 | 1,820 |
| 60mm 2×1C | 16.0 | 695 |
| 2C | 30.0 | 1,540 |
| 3C | 32.0 | 2,150 |
| 4C | 36.0 | 2,820 |
| 100mm 2×1C | 20.0 | 1,050 |
| 2C | 38.0 | 2,370 |
| 3C | 41.0 | 3,320 |
| 4C | 46.0 | 4,380 |
| 150mm 2×1C | 23.0 | 1,590 |
| 200mm 2×1C | 27.0 | 2,030 |
| 250mm 2×1C | 29.0 | 2,510 |
| 325mm 2×1C | 32.0 | 3,390 |
内のサイズは在庫しております。
1HEM-SH-C-D
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 14mm 2 | 21.0 | 415 |
| 22mm 2 | 24.0 | 600 |
| 38mm 2 | 27.0 | 925 |
| 60mm 2 | 32.0 | 1,400 |
| 100mm 2 | 40.0 | 2,110 |
内のサイズは在庫しております。
1HEM-SH-C-T
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 14mm 2 | 22.0 | 625 |
| 22mm 2 | 26.0 | 895 |
| 38mm 2 | 29.0 | 1,390 |
| 60mm 2 | 35.0 | 2,090 |
| 100mm 2 | 43.0 | 3,170 |
内のサイズは在庫しております。
1HSHFR-D
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 150mm 2 | 48.0 | 3,350 |
内のサイズは在庫しております。
1HSHFR-T
| サイズ×心数 | 仕上外径(約mm) | 概算質量 (kg/km) |
|---|---|---|
| 150mm 2 | 52.0 | 5,020 |
内のサイズは在庫しております。
