KFPEV-SB
- 【日本電線工業会規格JCS 4364】
特長
- 使用電圧60V以下の計測機器、ロボット、ＯＡ機器等の内部配線及び機器間に用いられるケーブルです。
- 対撚り構造により回線間の漏話特性が向上し、また編組遮へいにより外部からのノイズを低減する信頼性の高いケーブルです。
- 環境を配慮したＥＭタイプも対応可。
- お客様独自の仕様にも対応致しますので、ご用命下さい。（導体めっきの有無、遮へい種類等）
シース色

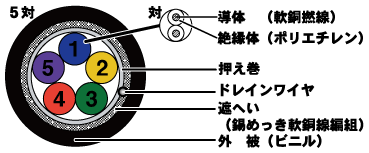

構造図
導体を全線心着色識別したポリエチレンで絶縁し、この線心を撚り合わせ編組遮へいで覆い、さらにビニルシースを施してあります。
構造表
| サイズ (mm 2) |
1対 | 2対 | 3対 | 5対 | 7対 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
|
| 0.2 | 6.5 | 50 | 8.0 | 75 | 8.0 | 80 | 9.5 | 100 | 10.0 | 120 |
| 0.3 | 6.5 | 50 | 8.0 | 80 | 8.5 | 90 | 9.5 | 115 | 10.5 | 130 |
| 0.5 | 7.0 | 60 | 9.5 | 105 | 10.0 | 120 | 11.5 | 155 | 12.5 | 185 |
| 0.75 | 8.0 | 80 | 12.0 | 150 | 13.0 | 180 | 13.5 | 210 | 14.5 | 255 |
| 0.9 | 8.0 | 85 | 11.5 | 150 | 12.0 | 175 | 14.0 | 225 | 15.0 | 275 |
| 1.25 | 9.0 | 95 | 14.0 | 195 | 14.5 | 220 | 16.0 | 285 | 17.5 | 350 |
| 2 | 10.0 | 120 | 14.0 | 235 | 15.0 | 285 | 18.0 | 400 | 19.5 | 500 |
| サイズ (mm 2) |
10対 | 15対 | 20対 | 30対 | 50対 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
仕上外径 (約mm) |
概算質量 (Kg/Km) |
|
| 0.2 | 11.5 | 150 | 12.5 | 190 | 15.0 | 240 | 17.0 | 320 | 21.0 | 500 |
| 0.3 | 12.0 | 170 | 13.5 | 220 | 16.0 | 285 | 18.0 | 380 | 22.5 | 600 |
| 0.5 | 14.5 | 235 | 16.5 | 320 | 18.5 | 405 | 21.5 | 570 | 27.5 | 890 |
| 0.75 | 18.0 | 360 | 20.5 | 485 | 23.0 | 625 | 27.5 | 875 | 34.0 | 1,360 |
| 0.9 | 18.5 | 400 | 21.0 | 535 | 23.5 | 680 | 28.0 | 960 | - | - |
| 1.25 | 21.5 | 510 | 24.5 | 680 | 27.5 | 885 | 32.5 | 1,230 | - | - |
| 2 | 24.0 | 740 | - | - | - | - | - | - | - | - |
内のサイズは在庫しております。
