通信 エコケーブル

3C-2E/F・5C-2E/F・7C-2E/F

  • ポリエチレン絶縁編組形
  • 【日本電線工業会規格JCS 5422】

特長

  • 可とう性に優れ、高周波においては外部雑音からの影響が少ないため高周波機器間の接続、内部配線給電線などの高周波伝送用に適しています。
  • ポリエチレン絶縁編組型

構造図

構造図

軟銅線,軟銅より線を内部導体に用い、ポリエチレンを絶縁体として軟銅線編組による外部導体を構成し、 その上に耐燃性ポリエチレンを施した同軸ケーブルです。

構造表

品名内部導体仕上外径
(mm)
概算質量
(Kg/Km)
特性インピーダンス
(Ω)
材質構成(本/mm)外径(約mm)
3C-2E/F C 1/0.5 0.5 5.4±0.5 43 75±3
5C-2E/F C 1/0.8 0.8 7.4±0.5 72 75±3
7C-2E/F C 7/0.4 1.2 10.4±0.5 139 75±3

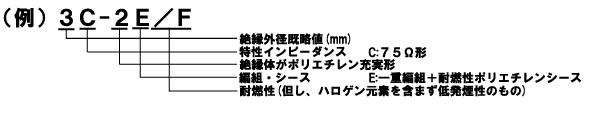

型名表示

型名表示
